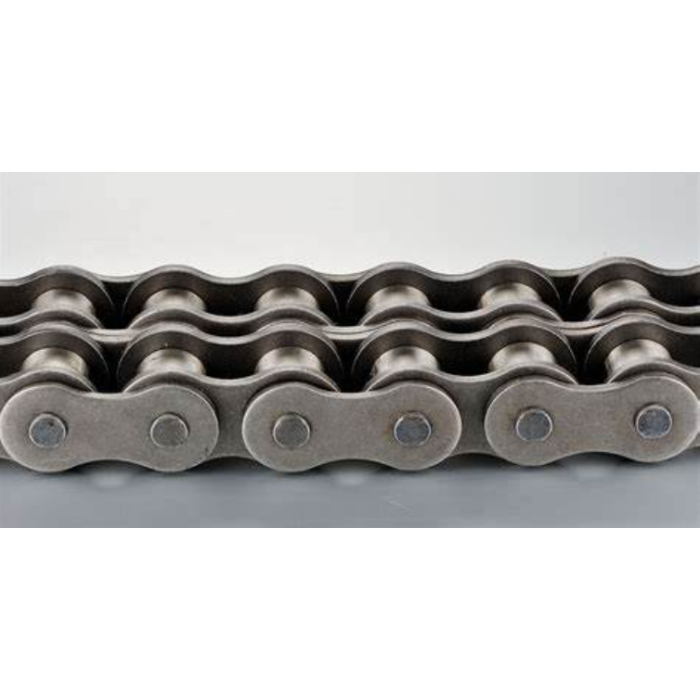

Serie A di catene a rulli di precisione a passo corto con coppiglia

Ottieni l'ultimo prezzo

Quantità di ordine minimo: 1

contattaci ora

descrizione

Confezionamento e consegna

Descrizione del prodotto

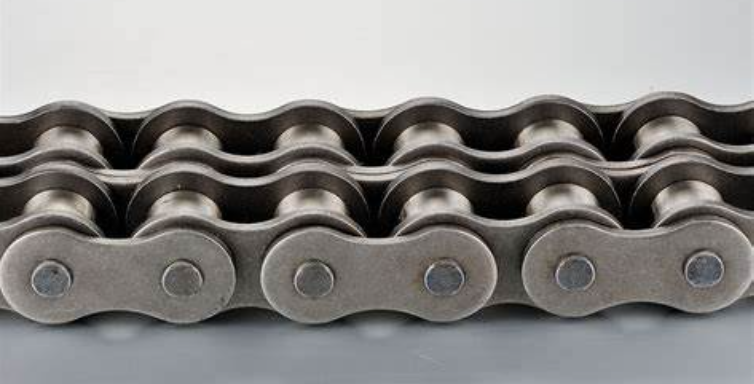

La catena a rulli di precisione a passo corto con coppiglia della serie A è un componente meccanico di alta qualità progettato per una trasmissione di potenza affidabile ed efficiente in varie applicazioni industriali. Questa catena a rulli di precisione è progettata specificamente per soddisfare i requisiti esigenti dei macchinari moderni, offrendo prestazioni, durata e longevità superiori. Grazie al design a coppiglia, questa catena garantisce un funzionamento sicuro e stabile anche in condizioni di carichi pesanti e ad alta velocità. La serie A è ampiamente utilizzata nei settori manifatturiero, automobilistico, agricolo e delle costruzioni dove un movimento preciso e coerente è essenziale.

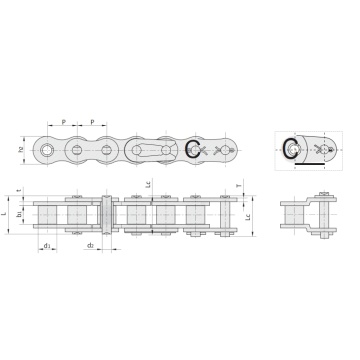

链号 DIN/ISO	链号 ANSI	节距 Pitch	Roller diameter	Width between inner plates	销轴直径 Pin diameter	销轴长度 Pin length	内链板高度 Innerplate depth	链板厚度 Plate thickness	极限拉伸载荷 Ultimate tensile strength	Average tensile strength	Weight per meter
DIN/ISO Chain No.	ANSI Chain No.	P	m(d)a(1)x	m(b)in(1)	m(d)a(2)x	Lc max	m(h)a(2)x	T max	Q min	Q0	q
		mm	mm	mm	mm	mm	mm	mm	kN/lbf	kN	kg/m
10A-1	50-1	15.875	10.16	9.40	5.08	23.3	15.09	2.03	22.2/5045	29.4	1.02
12A-1	60-1	19.050	11.91	12.57	5.94	28.3	18.00	2.42	31.8/7227	41.5	1.50
16A-1	80-1	25.400	15.88	15.75	7.92	36.5	24.00	3.25	56.7/12886	69.4	2.60
20A-1	100-1	31.750	19.05	18.90	9.53	44.7	30.00	4.00	88.5/20114	109.2	3.91
24A-1	120-1	38.100	22.23	25.22	11.10	54.3	35.70	4.80	127.0/28864	156.3	5.62
28A-1	140-1	44.450	25.40	25.22	12.70	59.0	41.00	5.60	172.4/39182	212.0	7.50
32A-1	160-1	50.800	28.58	31.55	14.27	69.6	47.80	6.40	226.8/51545	278.9	10.10
36A-1	180-1	57.150	35.71	35.48	17.46	78.6	53.60	7.20	280.2/63682	341.8	13.45
40A-1	200-1	63.500	39.68	37.85	19.85	87.2	60.00	8.00	353.8/80409	431.6	16.15
48A-1	240-1	76.200	47.63	47.35	23.81	103.0	72.39	9.50	510.3/115977	622.5	23.20
